重型材料架操作说明

 重型材料架因其承载量大、故障率低、价格实惠是目前冲压生产线使用多的放料、开卷设备，其工作原理是由电气控制，变频器控制其速度，同时通过24V接触式感应来实现材料架的启动和停止，从而实现整台机器的正常运转。
　　重型材料架操作说明：
　　1、接通380V三相电源，启动材料架，检查其实际转动方向，材料应向上送料，垂料向24V感应架方向。

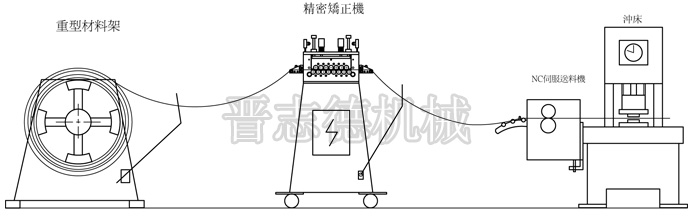

　　2、根据材料厚度及整平机或者送料机位置，调整好材料架距离位置，使出料顺利进入整平机或送料机，如只配合送料机，应根据送料长度，调整好一定的待料区，当料架中心高头与冲床工作面基本平等时，与送料装置进料口距离在4米~4.5米，当料架与冲床工作过高或过低，适当调大送料距离，调正出料方向。
　　3、反时针转动料架手柄，调小托料板直径（小于材料内径），对角各装1块挡料板(A型铁)，装上卷料，顺时针转动料架手柄，张紧卷料内圈，再在另两块料板上装上挡料板，应该注意根据材料，挡料板不能把卷料夹得过紧，应留有2-5mm的空隙，否则会影响出料，正时针转动料架手柄，托紧卷料。
　　
　　4、根据生产需要，调整24V感应架高低，适当控制出料长度。
　　5、自动运行中为感应控制，面板上可直接调整送料速度，如需要点动功能，面板上先选择手动调整好方向（正转/反转）再按寸动，速度亦可调整。电控箱控制说明：

电源开关状态	材料架工作状态
1.关(OFF)	电源被切断，材料架不能动作。
2.手动(MANU)	材料架处于点动状态，由“正转”或“反转” 按钮控制材料架的正反转。
3.自动(AUTO)	材料架处于自动状态，由感应电路控制运行。

6、发现材料架送料有异常现象，应即时按下急停开关，同时冲床也会停止，恢复异常后先复位急停开关（旋开），冲床才能正式启动。
