全自动重型材料架上料方式

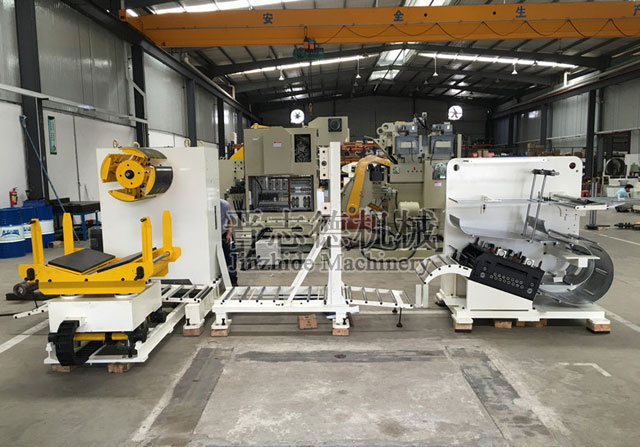

晋志德全自动重型材料架是在标准款油压重型材料架上增加上料台车装置而诞生的机型，可将料卷平稳移至料架涨缩卷筒卷料筒上，其大的优点是可实现材料架的自动上料、入料、涨缩与开卷，是大型、厚板卷料开卷有效、可靠的开卷设备。

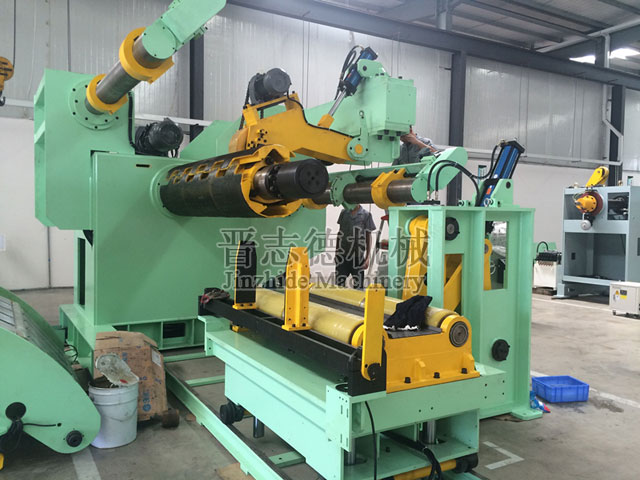

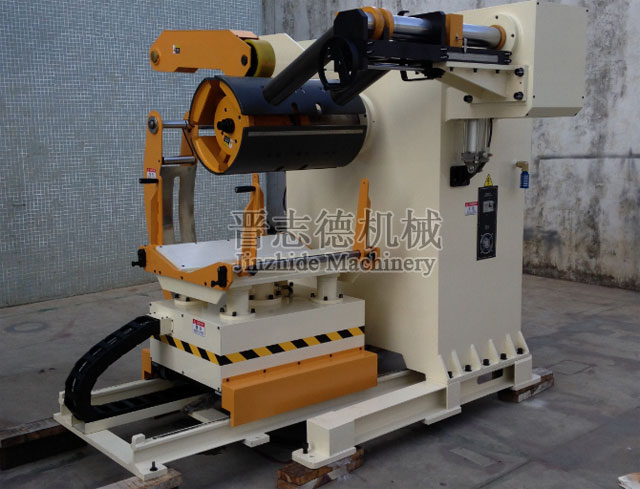

晋志德全自动重型材料架其上料台车承重面为V型，台车行走驱动为油压马达（通过调整油压流量调整行走速度），台车上下升降驱动为液压油缸，控制上由操作手柄简单的点控式操作控制。全自动重型材料架操作手柄盒具有台车上升下降运行、台车前进后退及料架涨紧收缩3种功能控制。
晋志德全自动重型材料架使用时，将料卷放置到V型承料台上后，拧动材料架台车操作手柄上的上升旋钮开关，控制液压阀打开，液压站泵送的液压油进入液压缸的无杆腔，推动液压缸的活塞杆向上运动，液压缸的活塞杆推动V型承料台带动料卷向上运动，上升至高点时，说明料卷的中心运行到了与带材剪切重型材料架的中心相重合的位置，此时，控制液压阀关闭，液压缸的活塞杆停止向上运动。
拧动晋志德全自动重型材料架台车操作手柄上前进旋钮开关，通过油压马达正转带动链轮轴正转，链轮轴带动品质可靠链轮正转，品质可靠链轮通过链条带动第二链轮正转，第二链轮带动其中一个后车轮正转，另一个后车轮和两个前车轮从动，使整个材料架上料台车在导轨上向前移动，当材料架上料台车移动到上料位置行程开关位置处时，将料卷套在材料架涨缩卷筒上；然后，通过油压马达控制行走电机反转，行走电机带动链轮轴反转，链轮轴带动品质可靠链轮反转，品质可靠链轮通过链条带动第二链轮反转，第二链轮带动其中一个后车轮反转，另一个后车轮和两个前车轮从动，使整个材料架上料台车在导轨上向后移动，当材料架上料台车移动到初始位置硬限位挡块置处时，行走电机停止反转，准备进行下一次上料。
