气动送料机结构与运用
气动送料机又名空气送料机，是早出现的冲床送料机机型，也是目前价格便宜的送料机。晋志德机械作为专业空气送料机生产商，对其结构进行了多次改进，以提升其稳定性与送料精度用于满足客户不断提升之需求，因此在搭配传统冲床、冲压精度不高、安装空间很小的场合，还有着不少客户会选购晋志德气动送料机来搭配自身的冲床进行自动化生产。
在操作、使用与维护气动送料机时，对其结构与工作流程的了解是必不可少的，为此晋志德机械在此介绍一下晋志德气动送料机结构与工作流程：

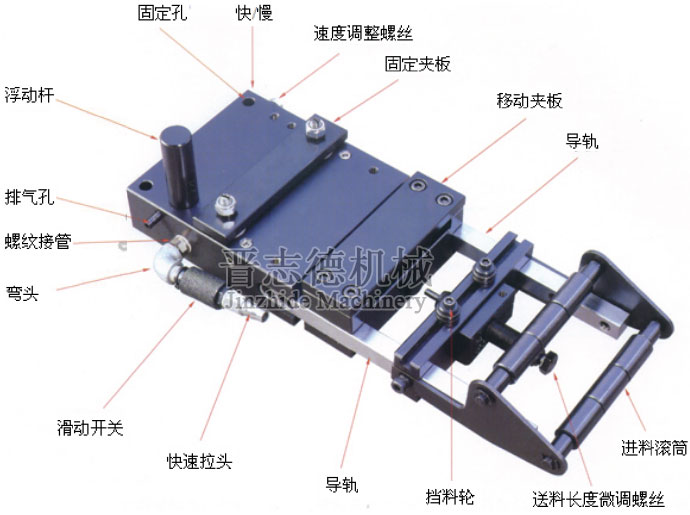

如上图所示，晋志德气动送料机由浮动杆、排气孔、螺纹接管、弯头、滑动开关、快速接头、固定孔、速度调节螺丝、固定夹板、底座、导轨、移动夹板、挡料轮、送料长度微调螺丝和进料滚筒组成。
其中晋志德气动送料机排气孔与速度调节螺丝设置在底座的两端边缘内侧，排气孔的一端设有螺纹接管，螺纹接管上连接有弯头，弯头的一端设有快速接头，快速接头和弯头之间设有滑动开关；气动送料机底座上配有固定夹板，固定孔设在底座的一端边缘，固定夹板通过螺钉与底座之间紧固连接，底座的一端连接有导轨，导轨的一端边缘设有移动夹板，移动夹板之间通过内六角连接螺钉固定连接；晋志德气动送料机挡料轮设在移动夹板的一端，挡料轮的下端设有送料长度微调螺丝，进料滚筒通过传动器连接在送料长度微调螺丝的一端。

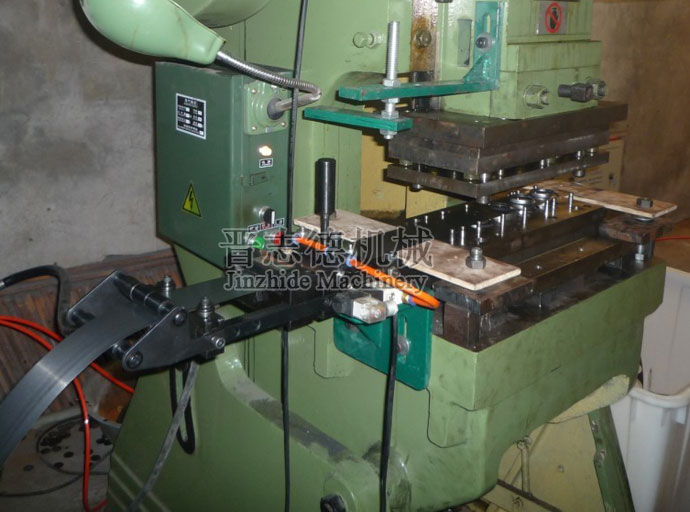

晋志德气动送料机工作流程：气动送料机搭配冲床工作时，通过安装板将其固定在冲床侧边的进料口处，板材沿进口挡料轮送入，通过控制系统使固定夹板夹紧板材，夹板工作时，向活塞上部空间充入空气推动活塞下行，活塞推动夹板克服复位弹簧力作用夹持住板材；活塞上部通大气时，在复位弹簧力作用下，活塞和夹板复位，松开板材；送料气缸工作，拉动移动夹板向送料长度微调螺丝运动，直至使移动夹板贴靠在送料长度微调螺丝上，此时，送料机移动夹板夹紧板材，固定夹板松开，然后，送料气缸反向进气，推动移动夹板向固定夹板方向运动，直至移动夹板运动到限位位置，气动送料机移动夹板运动时，拖动板材位移一定距离，然后固定夹板夹紧，移动夹板松开，重复上述工作过程。
晋志德气动送料机移动夹板和固定夹板交替工作（类似注射器的原理），即可将板材以步进方式送进冲床，通过调整送料长度微调螺丝实现气缸行程调节，使冲压板材的步距符合冲压工艺之需求，板材不断送进冲床中，经冲床冲压实现自动化加工生产。
