夹式送料机放松计时及夹力的调整
一、夹式送料机放松计时的调整
夹式送料机的自动放松是被用于确认送料的正确位置(经由导引销)
放松的起始点可被调整从送料终点95度到180度的范围:(以送料起始点270度为基础)

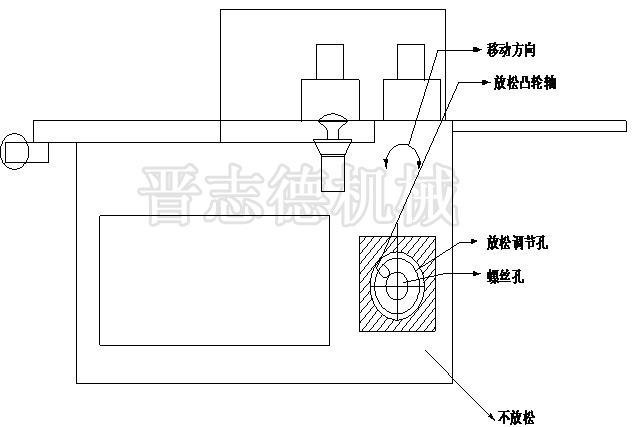

夹式送料机放松计时的调整作用如下:先使冲床调整到需要开始放松的角度,放松一颗夹持螺丝,调整“放松调整轮”上的刻痕至“放松至刻痕”,以得到适当的计时,也就是当放松过早时,调整放松调整轮往后,当放松过晚时,调整放松调整轮往前。
放松计时的调整顺序如下:
1、使冲床调整到,需要开始的角度(也就是导引销即将插入的角度:一般90-180度)。
2、放松“放松调整轮”上的一颗夹持螺丝。
3、调整“放松调整轮”上的刻痕(黄色),对准“放松面板”上的“放松刻痕”(橘色环中的白色直线)。
4、旋转“放松调整轮”上的一颗夹持螺丝。
附注:标准型的放松凸轮具有可调整的动作角度。若不要有放松过程,只要对准“放松面板”上的“不放松”刻痕(橘色环中的白色直线)就可。
二、夹式送料机夹力的调整
送料夹取力是利用弹簧的动作,在运转夹式送料机之前,送料夹子夹取和停止。夹式送料机夹取夹子已被适当地调整,因此一般冲压不需要调整。但在一些特殊送料例中,例如柔软的材料是非常容易被夹式夹子所损伤,因此调整快速量规的厚度来降低夹力是必需的。
降低夹力的方法如下:
送料边的快速量规:减少0.02-0.05mm快速量规的厚度;
停止边的快速量规:减少0.02-0.05mm快速量规的厚度。
当送料长度在高速的操作中,要增加夹力,方法如下:
料边的快速量规:增加0.02-0.05mm快速量规的厚度;送料过程,倒退时,发现即使增加快速量规的厚度,夹取力仍不够时,尤其是停止边增值取夹子(靠近冲床的夹子),此时就必需应当调整弹簧。顺序如下:
1、只转紧螺丝,未更换弹簧
a.把送料机4根固定螺丝转松取出后,移动送料机向外,从下往上看,可发现在停止边夹取夹子(靠看守冲床的夹子)的正下方有1根M20固定螺丝。
b.M20固定螺丝上方是蓝色弹簧,请顺时针转紧M20固定螺丝,则增加夹取力。(注意:螺丝不要取下,以免里面的油漏出)。
2、更换弹簧(当转紧螺丝仍列效时,可能是弹簧疲乏了)
a.把夹式送料机左侧油镜下方的漏油口的螺丝转松后,把油先泄掉。
b.更换弹簧并转紧M20固定螺丝,注意螺丝须使用Tape Seal,以免加油后漏油。
c.移动送料机回正位,把送料机4根固定螺丝固定即完成。
必需注意,过度的旋紧,易造成材料送料的夹痕及调整凸输之加速磨损,需特别注意。
