钎焊板式换热器片冲压生产线
晋志德钎焊板式换热器片冲压生产线，由依次排列的不锈钢卷材料架、精密整平机、铜箔材料架、夹持式伺服送料机、机械手、输送带搭配500吨、600吨、1200吨油压机组成。

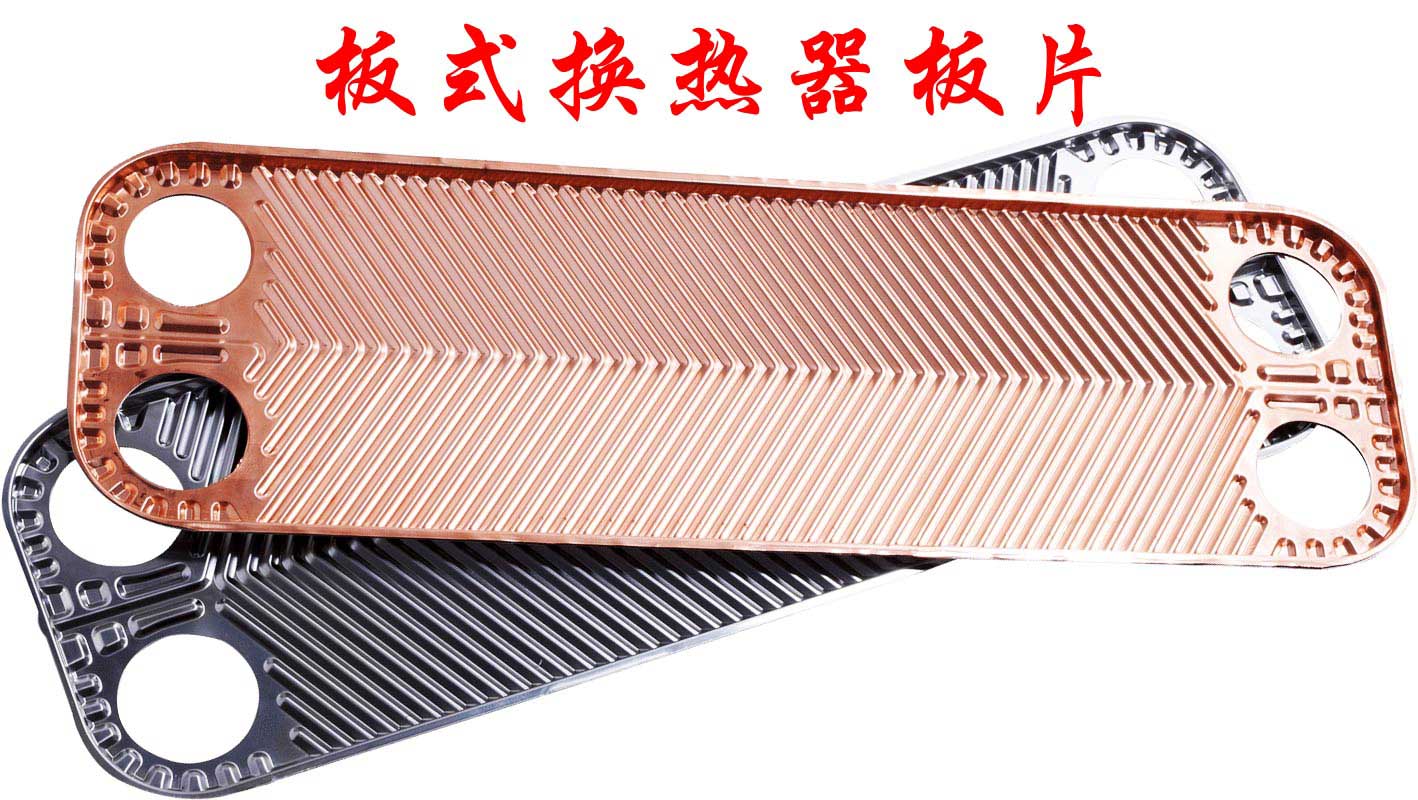

板片在精密模具内多工序一次压制成型，板片的成型质量好、刚度强，流道孔及定位系统准确，可生产65种板型各种板式换热器片。

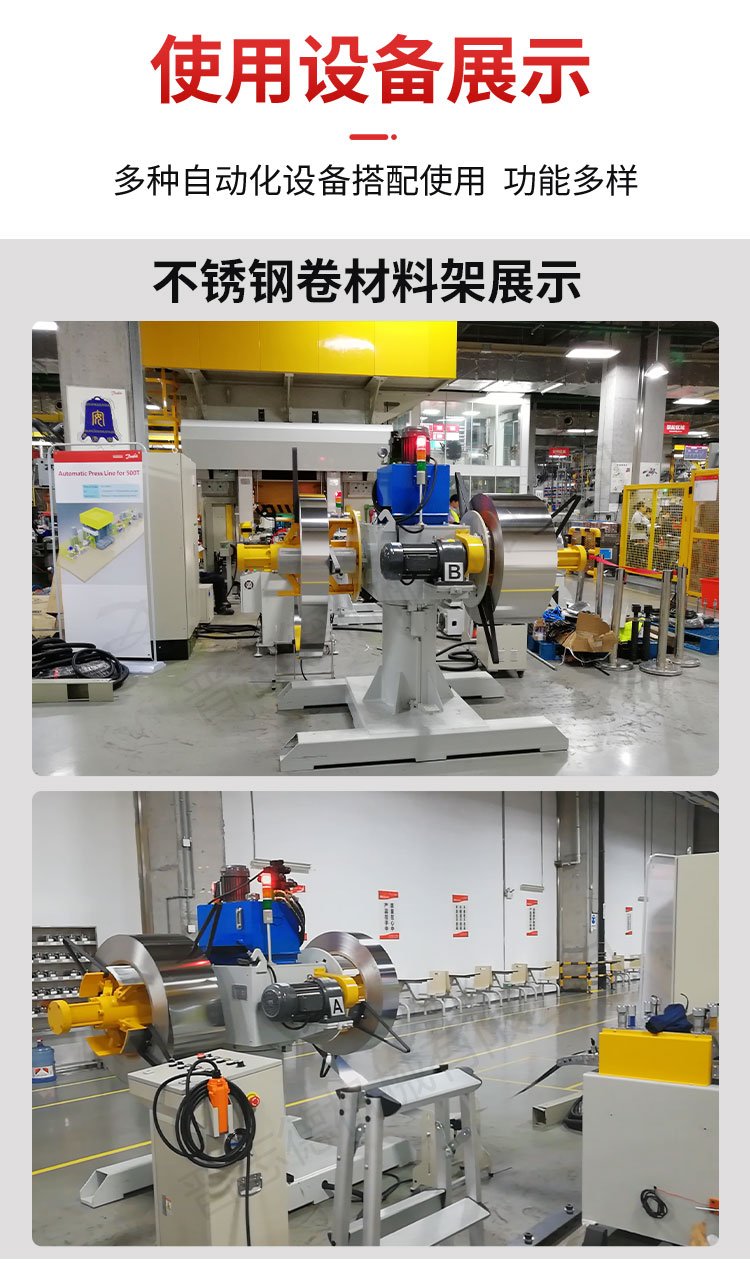

1、不锈钢卷材料架：通常是双头材料架，拥有2个手摇扩张涨缩卷筒，在一个卷筒开卷使用时，可以为另外一个卷筒从容的上料，减少换卷停机时间，提升产量；

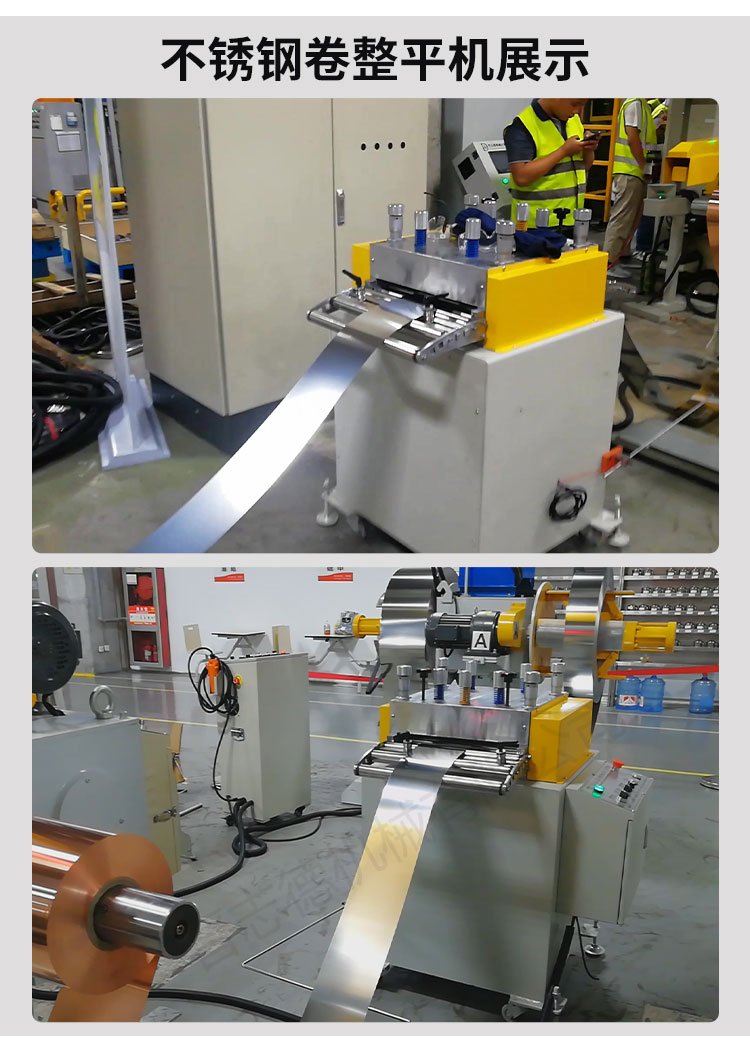

2、精密整平机：对不锈钢板整平去内应力；

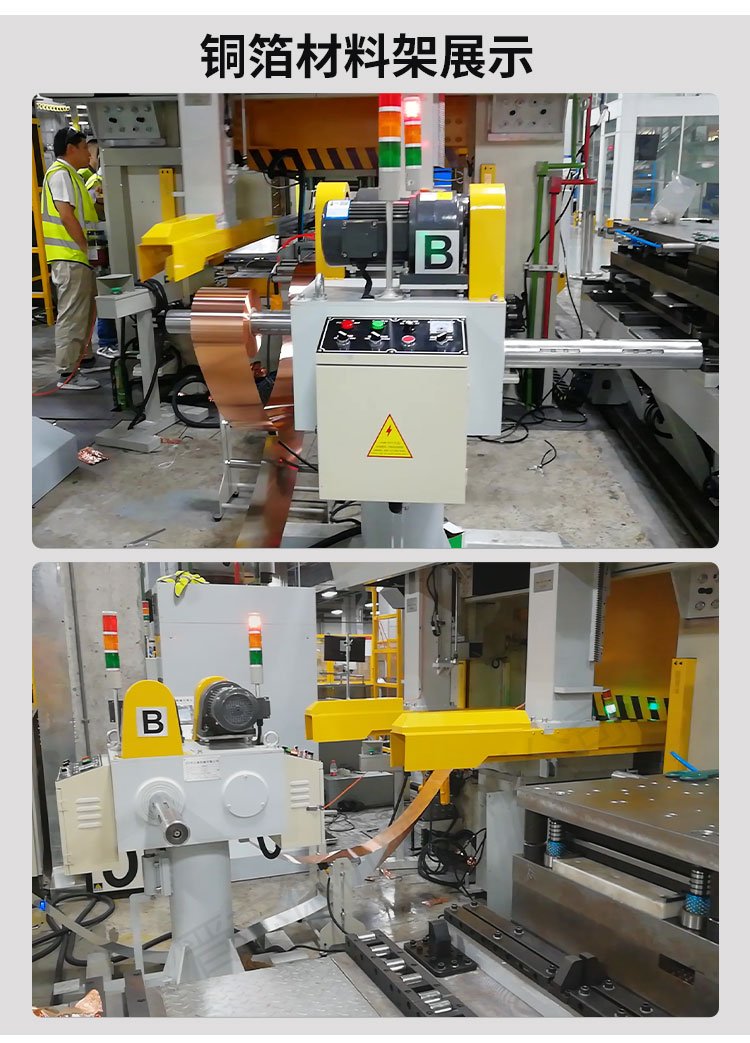

3、铜箔材料架：通常是双头材料架，拥有2个气胀轴卷筒，在一个气胀轴开卷使用时，可以为另外一个卷筒从容的上料，减少换卷停机时间，提升产量；

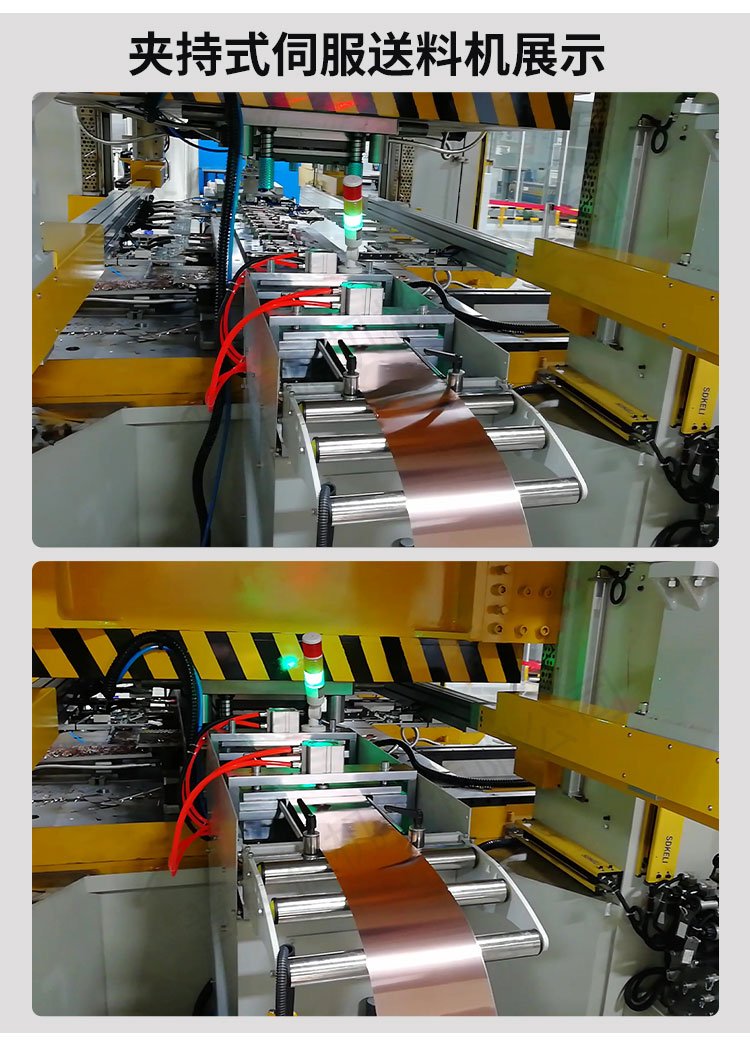

4、夹持式伺服送料机：伺服驱动的夹持式送料机专门设计用于处理薄料或双料的，并确保高定位公差的快速上料；

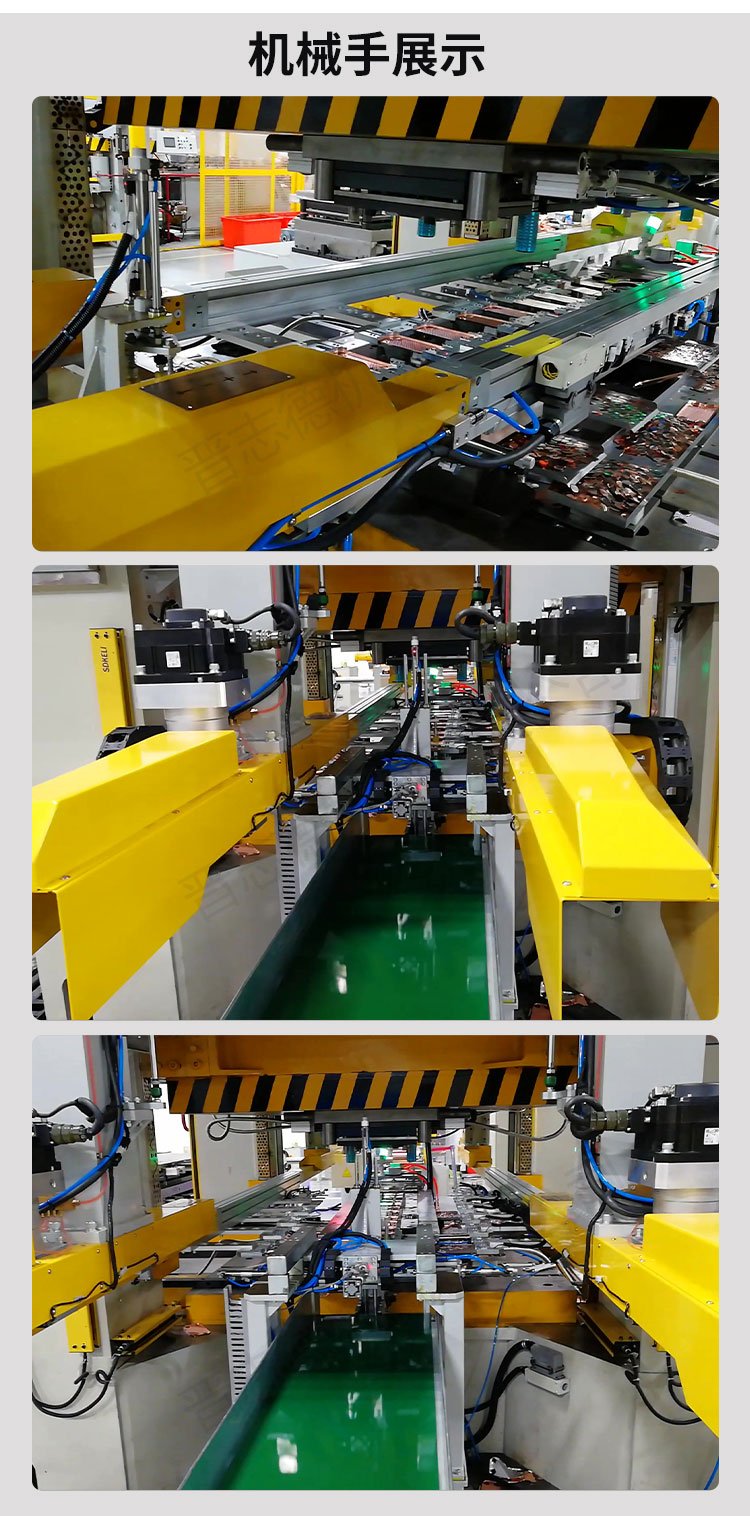

5、机械手：将冲压的半成品在冲床内移位，配合油压机冲压；
6、油压机：根据钎焊板式换热器片板片的不同，有500吨、600吨、1200吨油压机可供选择，框架的刚性和创新的液压系统，实现了高水平的产品质量和高速度。
晋志德钎焊板式换热器片冲压生产线使用时，由承载不锈钢卷的双头材料架将其解卷输送，经过精密整平机校平，再由铜箔双头材料架进行覆膜，之后然后由夹式伺服送料机将板材送入到大吨位冲床内，由冲床、模具配合机械手直接将板式换热器板片冲压成型，并对板片外周进行修边加工。
整线可将卷料直接制造成成品换热器片，板片由高精密的模具一次冲压而成，生产效率高、精度好、材料利用率高、重复精度高，板片上无过度冲压区，不会产隐性裂纹，板片上金属纹路高度同一，这样使得板片承压能力增强，机械性能更佳，接触点分布均匀，在保证承压要求下，获得更高的传热系数。
