三合一送料机结构组成
一台设备要想真正了解它的性能、特点、适用范围、优缺点以及后续的使用、保养、维护要点，先要对其结构有系统明确的认知，送料机等自动化设备也不例外。三合一送料机作为目前冲压行业新新的自动化设备，大多数冲压客户对其结构所知甚少，这也导致在选购上、性能特点认知上难的问题，为解除客户的这种疑惑，晋志德机械作为国内三合一送料机大生产商，在此详解一下三合一送料机的结构组成。

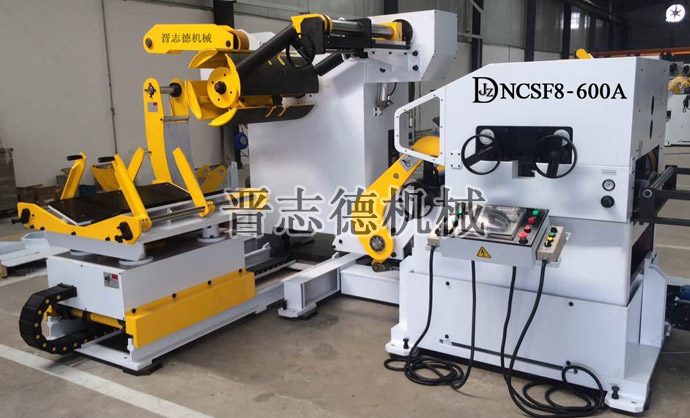

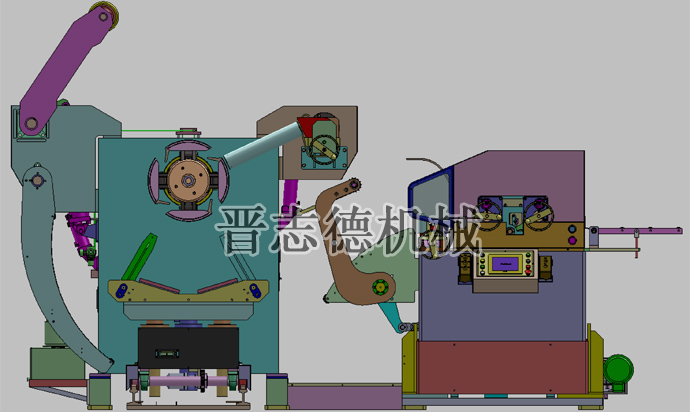

晋志德NCSF系列三合一送料机由材料架部分、整平送料部分、电控部分与主体基座四大部分组成，其中材料架部分、整平送料部分分装在主体基座上，电控部分装配在整平送料机台侧边上能对整体机台实现自动化控制。
一、三合一送料机材料架部分的结构特点：
三合一送料机材料架部分由上料台车、主体机架、卷料涨缩筒、托料架、压料臂、挡料装置组成，其中上料台车属选配装置，客户可根据自身卷料料重选择是否需要加装，卷料涨缩筒由油压扩张控制其开卷，其左右有托料架，上面有压料臂，挡料装置位于其右上方，共同辅助涨缩卷筒完成自动化的开卷动作。
二、三合一送料机整平送料部分的结构特点：
三合一送料机整平送料部分由主体机架、入料整平压头装置、进料导料装置、整平装置、送料装置和出料导向装置组成，其中主体机架高度采用可上下移动调整结构，可根据实际装模的高度自由调节。
1、入料整平压头装置安装于整平送料机架左侧且与材料架涨缩卷筒的出料位置相对置，引料导弧装置由驱动油缸与铰接于整平送料机架的导弧座组成，导弧座为带导弧曲线的座体，油压缸连接导弧座并驱动导弧座转动。
2、进料导料装置位于入料整平压头装置和整平装置的左端入料口之间，进料导料装置设置有两排垂直导向筒。
3、整平装置包括上整平滚筒、下整平滚筒、四蜗轮蜗杆下压装置组成，上整平滚筒的数量通常为四个，下整平滚筒的数量为通常三个（晋志德掀开式三合一送料机整平滚筒采用上5下4排列），四个上整平滚筒与三个下整平滚筒采用错位对压式结构以达到整平效果；旋转四蜗轮蜗杆下压机构的调整手轮使得蜗杆传动蜗轮，蜗轮带动上滑块进行升降，使上整平滚筒进行升降，实现压入量的调节，在调整手轮上附有调整表盘，准确显示调整量。
4、送料装置位于整平装置的右端，由伺服马达为动力，伺服马达驱动高精密行星伺服减速机，再经齿形同步带传动以驱动上、下送料滚筒，实现高精度送料。
5、出料导向装置位于送料装置出料口处，由四条经高精度研磨热处理的滚筒组成，用于将整平后的材料稳定平直的输送到模具内。
