材料架开卷涨缩原理
材料架是一种对料卷进行放料、开卷的机械设备，其可将料卷逐步开卷送入后续整平机中进行连续的冲压加工生产，是冲床送料机生产线中不可缺少的一环。

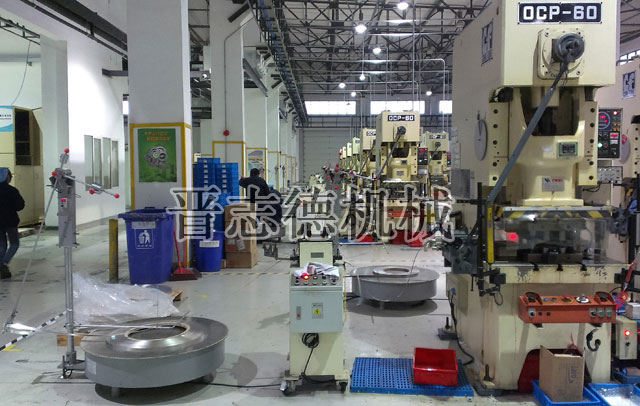

目前冲压行业中使用的放料架，依照放料方式的不同分为卧式材料架与立式材料架两种，其中卧式材料架只有一种，就是我们常说的平面电子送料机（又称圆盘送料机），它采用平面载料盘进行放料，不需涨缩，不受材料内径限制，其主要用于薄板料卷的高速开卷，适用范围不大，而实际使用多的仍是立式材料架。

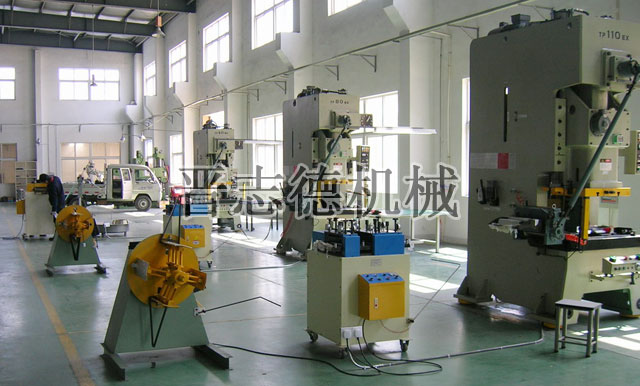

立式材料架的种类很多，晋志德立式材料架有轻型材料架、重型材料架、油压重型材料架、双头材料架这四大类，虽其适用范围有不小的差异，但它们的放料方式都是相同，即将料卷套在晋志德立式材料架的托料瓦板上，利用外径放料和内径涨料的涨缩方式进行放料，不过实际原理上还是有很大的差别，具体原理分为四类：
1、机械可调式四爪涨紧方式：此种涨紧方式是依靠人工调整螺母丝杆机构来进行涨缩，实际操作使用时用手摇手柄进行扩张与收缩，晋志德轻型材料架属这种涨缩方式，其主要适用于轻型料卷的放料开卷。
2、平行四杆机构胀开方式：此种方式是通过人工手动变换手轮的转动方向，调节丝杆相对螺母往不同方向移动，活动涨紧座槽涨紧座沿涨紧槽前后移动，改变托料瓦板围成的圆弧内径，控制对卷料的撑紧度，晋志德重型材料架属这种涨缩方式，也是适用范围多的材料架。
3、斜楔四爪式胀缩方式：此种方式斜形胀块与内斜楔为燕尾状斜形槽相连，通过油压马达拉动（推动）斜形胀块在燕尾状斜形槽前后移动实现涨缩动作，完全无需人工辅助，晋志德油压重型材料架采用的是此种开卷方式，主要用于大吨位重型料卷的放料、开卷。
4、双锥头式胀缩方式：做成两个刚性的锥头主轴，其主轴装人左、右两边的立柱之中，当驱动左、右立柱时，锥头涨紧卷料内径，此种开卷方式是专为晋志德双头材料架研发设计的，主要用于不间断冲压加工场合，如马达定转子的高速冲压生产线。
