传统冲床安装NC送料机方法
传统冲床，又被称为普通冲床、大飞轮冲床，其是采用机械摩擦类离合器冲床的统称，虽相比气动精密冲床而言，传统冲床精度、稳定、安全性都有不小的差距，但因价格便宜，经济实惠，目前仍是冲压行业主流的加工生产设备。随着冲压工艺的不断进步，传统冲床的加工也有了很大的改变，由传统单冲生产模式逐步转化为了连续冲压生产模式，而连续冲压加工则必须安装使用合适的送料机。
与气动精密冲床相同的是，传统冲床也可装配NC送料机，不过与之不同的是传统冲床因没有凸轮组，在安装上则相对繁琐，虽晋志德机械会推荐客户使用的都是机械式NC送料机，但其送料信号仍需通过在冲床的输出轴上加装一个自制的凸轮片，在凸轮片上固定一个接近开关，另外以NC送料机的信号线相连才能实现，因此很多客户、操作人员，甚至不少技术人员都没有完全弄明白，严重影响客户的生产、使用以及维护保养，为此晋志德机械在此对传统冲床安装NC送料机方法予以详细的说明：

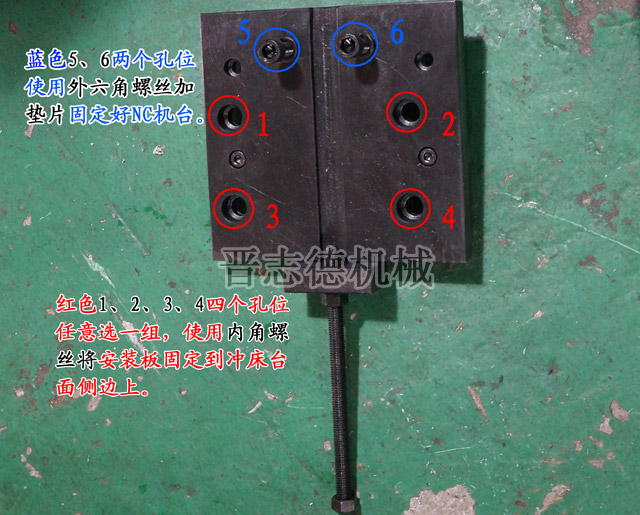

1、在冲床台面进料口一侧，依照晋志德NC送料机随机附带的安装板孔设定位置及大小钻攻2-4个牙孔（如上图所示，小型NC送料机通常在1-4个中任选两组，大型NC则需使用4个牙孔固定），将安装板使用内六角螺丝将其固定在冲床台盘出料口的一侧。

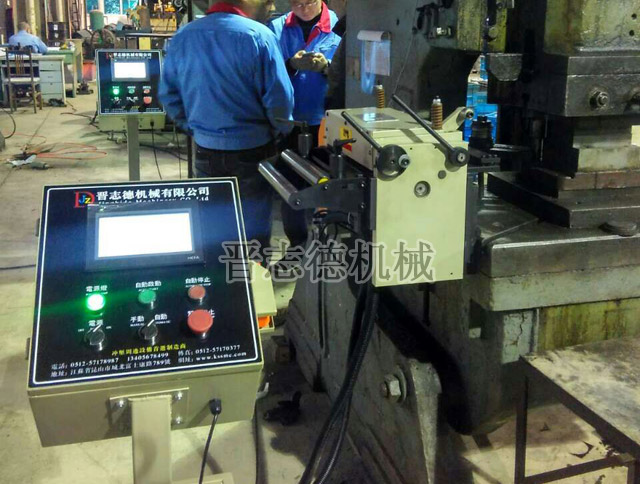

2、将晋志德NC送料机机头用行吊吊起，使其滑板正对下端的安装板下端的调整垫块，并用附带的2个加垫片的外内角螺丝（固锁位置为上图的5、6位置）将NC送料机机头固定于安装板上。

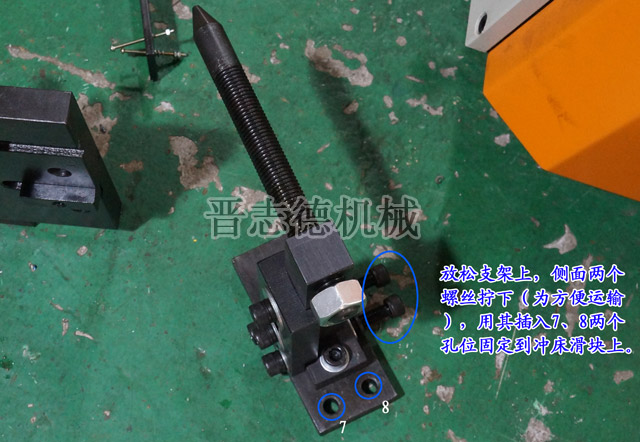

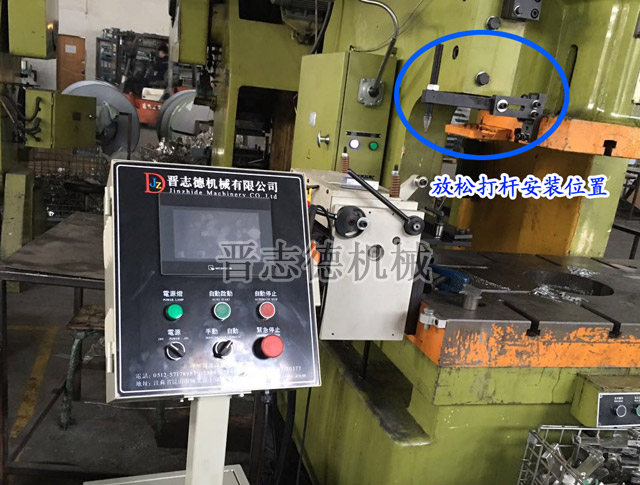

3、放松打杆装置的安装：放松打杆装置需固定在冲床滑块上，安装时尽量靠近冲床滑块本体中心，用附带的M10螺丝固定。
4、在合适位置安装凸轮、接近开关（位置如下图）和合理放置电箱。

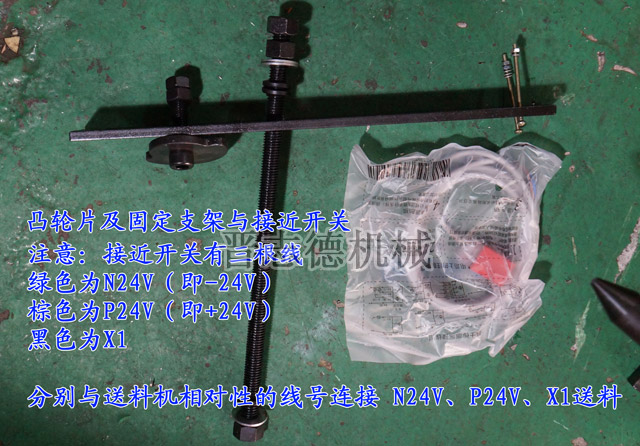

安装说明：晋志德NC送料机配传统冲床会另行附带配有安装支架的凸轮片及接近开关，凸轮片需固定在传统冲床的输出轴上，凸轮片上方固定一个接近开关，然后再将接近开关与NC送料机的24V电源正负及X1送料线号相连，以达到在合适的角度时间给NC送料机发出送料信号。

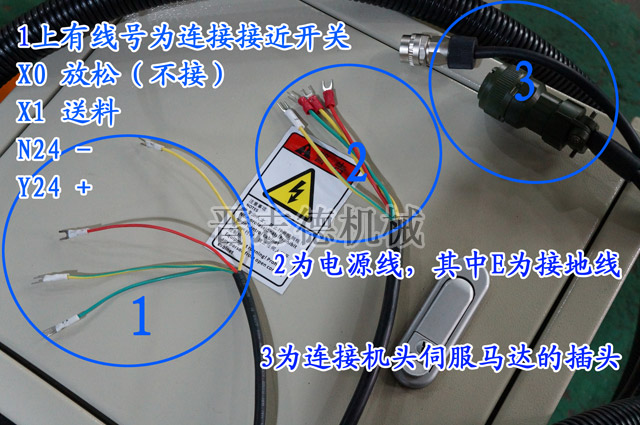

注意：接近开关有三根线，绿色为N24V（即-24V）：棕色为P24V（即+24V）：黑色为X1。需分别与送料机相对性的线号连接 N24V、P24V、X1送料

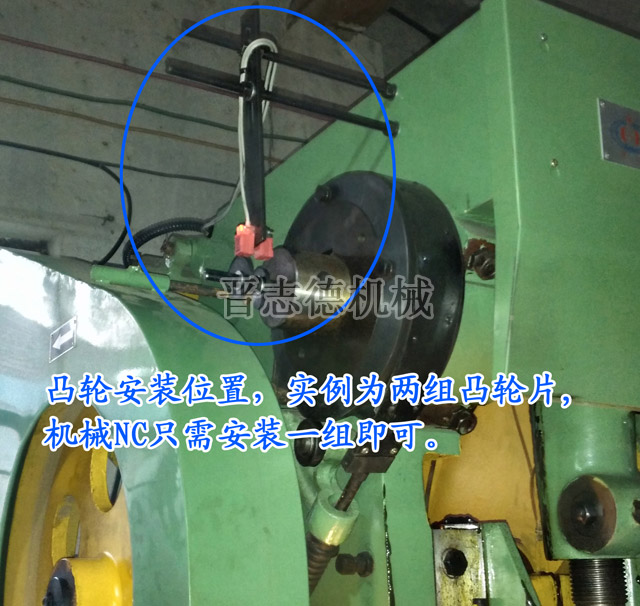

凸轮安装位置如下：

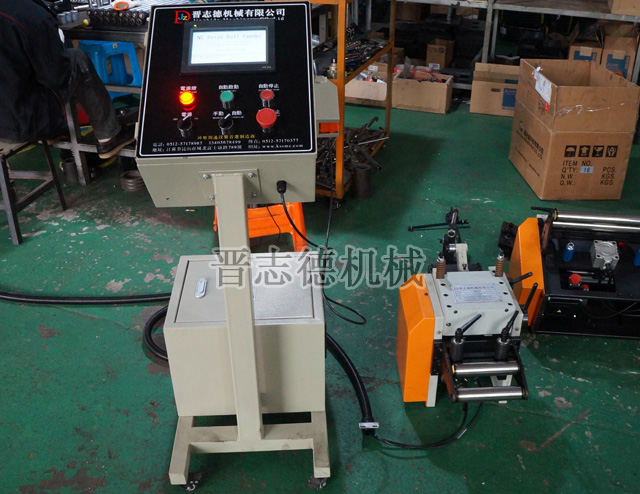

5、连接好NC送料机电箱，进行机器测试：
